| 种类 | 标准 | ||||
|---|---|---|---|---|---|
| 低压用 | 高压用 | ||||
| 型号 (注3) |

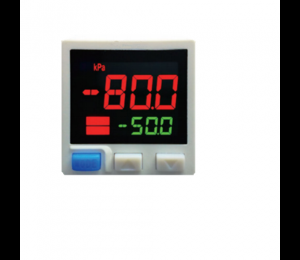

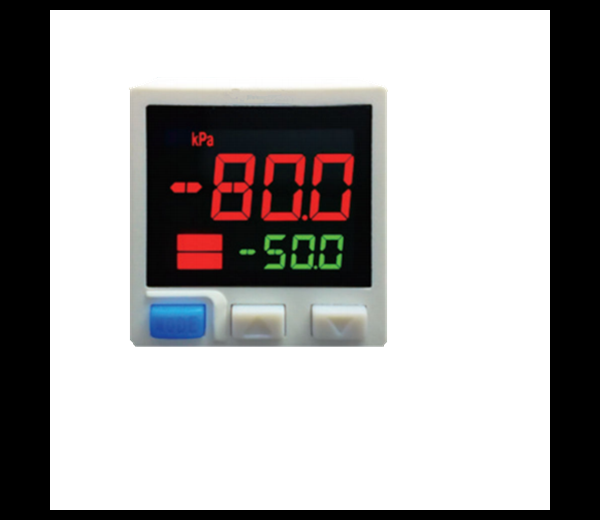

NPN输出 | JP-8101(-M) | JP-8102(-M) | ||
| PNP输出 | JP-8101(-M)-P | JP-8102(-M)-P | |||
| 符合的标准及认证 | CE标志(EMC指令、RoHS指令)、UL/c-UL认证 | ||||
| 压力种类 | 表压 | ||||
| 额定压力范围 | -100.0〜+100.0 kPa |
-0.100〜+1.000 MPa |
|||
| 设定压力范围 | -101.0〜+101.0 kPa |
-0.101〜+1.010 MPa |
|||
| 耐压力 | 500kPa | 1.5MPa | |||
| 适用流体 | 非腐蚀性气体 | ||||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电量 | 通常时：720mW以下(电源电压24V时消耗电流30mA以下) ECO模式：STD时480mW以下(电源电压24V时消耗电流20mA以下)、 FULL时360mW以下(电源电压24V时消耗电流15mA以下) |
||||
| 比较输出 [比较输出1、 比较输出2 (注3)] |
<NPN输出型> NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(比較输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时) <PNP输出型> PNP开路集电极晶体管 ・最大流出电流：100mA ・外加电压：30V DC以下(比较输出和+V之间) ・剩余电压：2V以下(源电流为100mA时) |
||||
| 输出动作 | 通过按键操作选择N.O./N.C. | ||||
| 输出模式 | EASY模式/应差模式/窗式对比模式 | ||||
| 应差 | 最小1digit(可变) | ||||
| 重复精度 | ±0.1%F.S. (±2digits以内) |
±0.2%F.S. (±2digits以内) |
±0.1%F.S. (±2digits以内) |
±0.2%F.S. (±2digits以内) |
|
| 反应时间 | 2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms、5,000ms 通过按键操作选择 | ||||
| 短路保护 | 配备 | ||||
